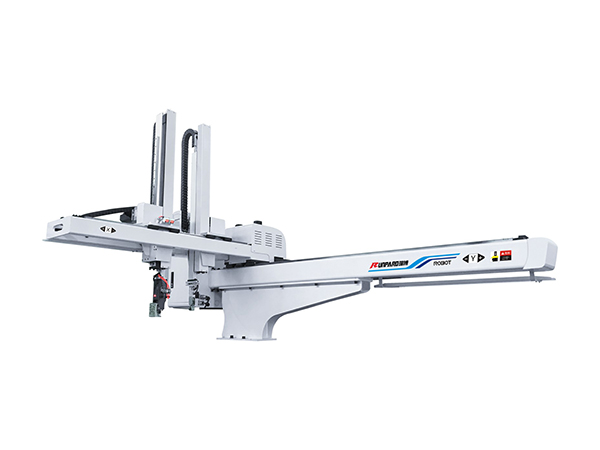

大型三轴机械手

产品中心

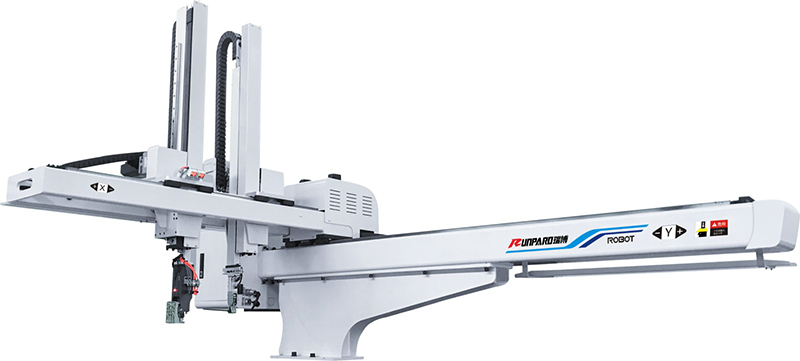

大型三轴五轴伺服横走型机械手 RT系列

特点CharactedsUc

进口的气动元件、经久耐用。

每个轴采用伺服马达驱动，运行平稳定位精准，可自动装箱及排位。

引拔臂及取物臂采用坚实的钢材，配合精密线性滑轨、钢性好运行平稳寿命长．多个伺服马达的采用，使手臂运动更加灵活，并且几个伺服马达联动，大大缩短取出周期和安全周期

操作器Controller

中／英文切换

自动侦测故障并警报记功能

模具数据记录，可记录100种模具记忆

完善的内建程式，满足您多样化的应用

大容量的内建功能，满足您多样化的应用

预留接点可连接输送带、承接台等外围设备

机型 Model	RT1300 WD/WS-S3/S5	RT1500 WD/WS-S3/S5	RT1700 WD/WS-S3/S5	RT1900 WD/WS-S3/S5	RT2200 WS-S3	RT2500 WS-S3	RT3000 WS-S3
电源容量 Power capacity	3/5	3/5	5/8	6/10	10.5	11	11
适用成型机（Ton） Recommended I.M.M	400-600	650-1000	850-1300	1000-1600	1600-2500	2000-3000	2500-4000
横行行程 Traverse driven	2000(2200)	2400(2700)	2700(3000)	2700(3000)	3000(3500)	3200(4000)	4000(4500)
引拔行程（mm） Crosswise Stroke（mm）	S3:P:950R:150 S5:P:950R:850	S3:P:1150R:150 S5:P:1150R:900	S3:P:1300R:150 S5:P:13000R:900	S3:P:1500R:150 S5:P:1500R:1100	S3:P:1700	S3:P:2000	S3:P:2400
上下行程（mm） Vertical Stroke（mm）	1300	1500	1700	1900	2200	2500	3000
最大荷重（kg） Max loading	12	15	20	25(50)	35(80)	50(100)	50(100)
取出时间（sec） Dry take out Time	1.5	1.8	2.2	2.6	3.0	3.5	4.5
全循环时间（sec） Dry cycle Time	12	14	17	18	21	23	25
空气消耗量（NI/cycle） Air consumotion	80	85	90	95	110	124	130
净重（kg） Net weight	480-550	520-585	1350-1600	1500-1850	2850	3250	4300

机型表示：“P”成品臂 “R”：料头臂 I：单截式 W：双截式 D：双臂 S：成品臂

Model said：“P”：Finished arm “R”:material brachiocephalic I:single-cut type W:double-cut type D:arms S:finished arm
