纵走式机械手

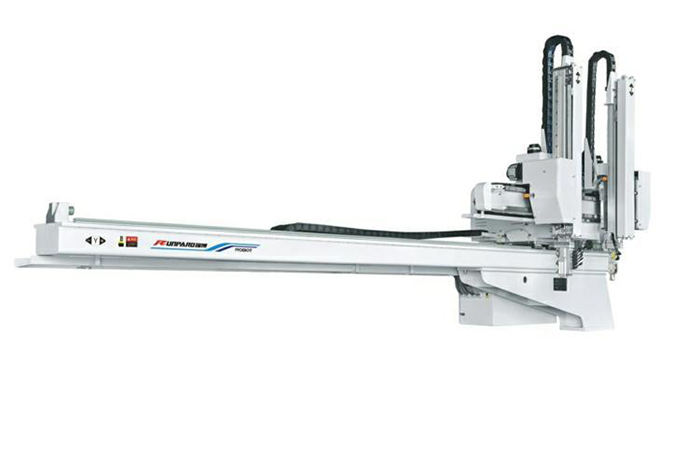

横走式机械手臂 -RB系列
双截式手臂结构．
进口的气动元件，经久耐用
倍速机构的应用、手臂的速度更快、取出时间更短．
引拔臂及取物臂采用高强度铝材、配合精密线性滑轨、重量轻、钢性好 摩擦
低，寿命长。
横行轴采用伺服马达控制，运行平顺，定位精准．运动速度快，可多点置物。
操作器Controller
中／英文切换
自动侦测故障并警报记功能
模具数据记录，可记录20种模具
完善的内建程式，满足您多样化的应用
预留接点可连接输送带、承接台等外围设备
|
规格 Main specification
|
|||||
|---|---|---|---|---|---|
|
电源
|
工作气压
|
最大容许气压
|
驱动方式
|
侧姿
|
控制系统
|
|
Power Source
|
Working Pressure
|
Max.Allowed Pressure
|
Drive System
|
Swivel
|
Control System
|
|
1or3∮AC220V±10V
|
5kgf/cm²
|
8kgf/cm²
|
Y: AC Serve motor
|
90°Fixed
|
HS44/单片机
|
|
50/60HZ
|
0.49Mpa
|
0.8Mpa
|
X,Z pneumatic cylinder
|
Pneumatic
|
|
|
机型 Model |
RZ600ID/IS/WD/WS |
RZ800ID/IS/WD/WS |
RZ1000ID/IS/WD/WS |
|
电源容量 Power capacity |
1 |
1
|
1.5
|
|
适用成型机（Ton） Recommended I.M.M |
50-150 | 100-250 | 250-450 |
|
横行行程 Traverse driven |
2000(2500) | 3000(3500) | 4000(4500) |
|
引拔行程（mm） Crosswise Stroke（mm） |
P:150 R:100 |
P:300 R:100 |
P:400 R:100 |
|
上下行程（mm） Vertical Stroke（mm） |
650(750) | 850(950) | 1050(1150) |
|
最大荷重（kg） Max loading |
3 | 3 | 5 |
|
取出时间（sec） Dry take out Time |
2 | 2.5 | 3 |
|
全循环时间（sec） Dry cycle Time |
8 | 10 | 12 |
|
空气消耗量（NI/cycle） Air consumotion |
21 | 25 | 30 |
|
净重（kg） Net weight |
280 | 350 | 400 |
（）表示选择规格“P”：成品臂 “R”：料头臂 I：单截式 Denote:”P”:product arm “R”:runner arm I:single stage W:telescopic type
W:双截式 D：成品臂+料头臂 S:成品臂 D:double arm S:product arm
